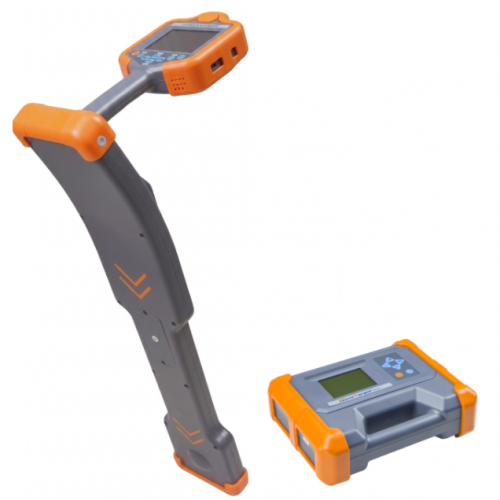

МИР РД8200 (трассопоисковый комплект)

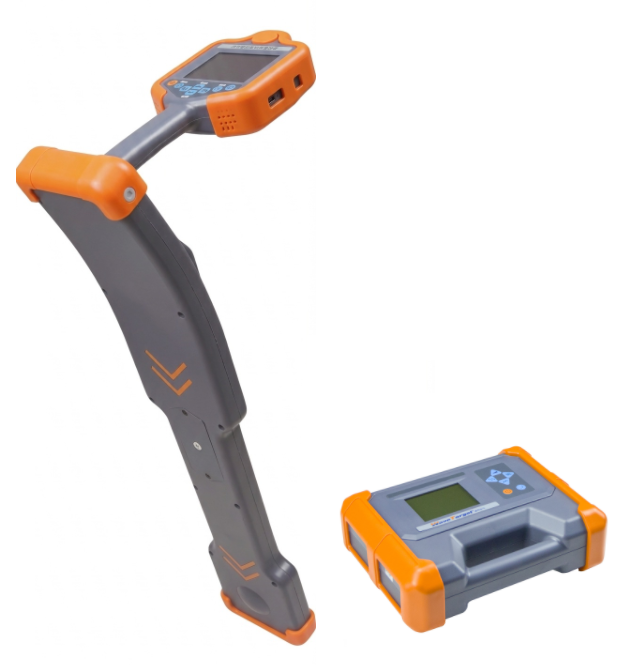

ПОЛНЫЙ трассопоисковый комплект (локатор + генератор 15 Вт) РД8200 предназначен для поиска подземных коммуникаций, а также для определения глубины залегания и расположения магистралей.
Стоимость: 614 000 с НДС 22% ЗАКАЗАТЬ
Описание и комплектация
Локатор предназначен для определения глубины залегания и расположения магистралей. Локатор сканирует электромагнитные поля, излучаемые коммуникациями, и выводит информацию о расположении, глубине залегания, силе протекающего тока на цветной дисплей. Если искомый объект не излучает электромагнитное поле, то для его обнаружения используется трассопоисковый генератор.
Генератор в комплекте поставки позволяет подать напряжение на металлические трубопроводы для их трассировки с помощью локатора. Совместное использование генератора и локатора позволяет точно определить расположение магистралей для проведения ремонтных работ, а также позволяет избежать непреднамеренных повреждений.
Преимущества:
- Поисковый комплект выполнен в мобильном ударопрочном корпусе
- Сверхлегкое и компактное исполнение (локатор 1,9 кг., генератор 2,2 кг.)
- Точное определение расположения коммуникации
- Время работы - до 16 часов!
- Легко настраивать и использовать
- Контрастный дисплей, хорошо видимый при ярком солнечном свете
- высокая помехоустойчивость
- Отображение трассируемого кабеля на экране с функцией компаса
- Измерение тока трассируемого кабеля
- Определение глубины залегания
- Запись координат расположения кабельной линии при его трассировке
Режимы работы генератора:
- Прямое подключение: через провода и зажимы. Провода генератора сигналов подсоединяются непосредственно к целевому проводнику и соответствующей точке заземления
- Индукционные клещи (стандартная опция!): надеваются на трассируемую коммуникацию
- Поиск подземных коммуникаций
- Выбор кабеля из пучка (опция)
Благодаря обширному функционалу локатора РД8200, его можно использовать для быстрого, достоверного и точного поиска подземных коммуникаций. Возможно одновременное отслеживание линии под напряжением и зонд.
Современное ПО позволяет мгновенно отображать данные поиска на экран, а высококонтрастный цветной графический
дисплей позволяет комфортно считывать информацию оператору даже в солнечную погоду.
Прибор РД8200 незаменим при поиске металлических трубопроводов под землей, поиск и обнаружение кабелей под землей (телефонные, силовые и т.д.), а также позволяет своевременно обслуживать инженерные коммуникации.
Комплект поставки РД8200:
|
№ |
Наименование: |
Количество: |
|
1. |
Трассопоисковый локатор МИР РД8200 |
1 |
|
2. |
Генератор для активного поиска |
1 |
|
3. |
Индукционные клещи |
1 |
|
4. |
Кабель подключения клещей к генератору |
1 |
|
5. |
Кабели с зажимом типа «крокодил» для подключения генератора |
1 |
|
6. |
Зарядное устройство |
2 |
|
7. |
Штыри заземления |
2 |
|
8. |
Аккумуляторные батареи (вставлены в локатор и генератор) |
6 |
|
9. |
Ударопрочный кейс |
1 |
|
10. |
Руководство по эксплуатации (паспорт) |
1 |

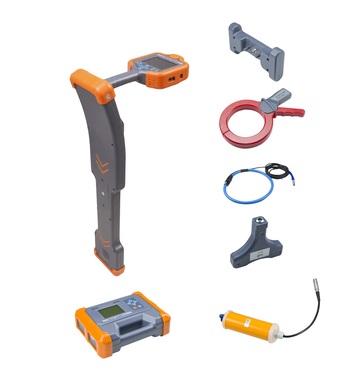

Дополнительная комплектация для трассопоискового локатора РД8200:
|
Наименование: |
Стоимость с НДС, руб: |
|

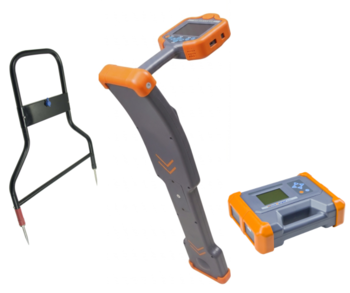

А Рамка + ВВ бустер для точного поиска |
91 000 |
|
Датчик глубины залегания |
62 000 |
|
Стетоскоп для поиска кабеля в пучке |
31 000 |
|
Модуль GPS и Bluetooth |
92 000 |
|
Зонд для неметаллических труб |
79 900 |
Характеристики
Технические характеристики МИР РД8200:
|
Параметр |
Значение |
|
Приемник |
|
|
Активный диапазон частот |
640 Гц, 1280 Гц, 8 кГц, 33 кГц, 82 кГц, 197 кГц |
|
Пассивные частоты |
силовые - 50/60 Гц, катодная защита –100 / 120 Гц, радио – 4-24 кГц, комбинированные (силовые и радио) |
|
Напряжение питания |
100-242 В, АС (50/60 Гц) |
|
Глубина обнаружения, м |
До 10 |
|
Сила измеряемого тока, мА |
550 |
|
Усиление измеряемого сигнала, дБ |
до 99 |
|
Экран |
цветной ЖК, разрешение 320x240 точек, размер диагонали 95 мм |
|
Отображение сигнала |
Положение трассы, глубина залегания, сила протекающего тока |
|
Модули GPS и Blutooth |
Да (опция) |
|
Срок работы, ч. |
16 |
|
Источник питания |
аккумуляторные батареи |
|
Класс защиты |
IP65 |
|
Рабочая температура, °C |
от -25 до +60 |
|
Габаритные размеры, мм |
680 х 120 х 277 |
|
Вес, кг |
2,0 |
|
Генератор |
|
|
Выходная мощность |
15 Вт, 10 шагов регулировки |
|
Активный диапазон частот (прямое подключение) |
640 Гц, 1280 Гц, 8 кГц, 33 кГц, 82 кГц, 197 кГц |
|
Согласование сопротивления |
автоматическое |
|
Защита перегрузки по току и напряжению |
автоматическое |
|
Напряжение питания |
100-242 В, АС (50/60 Гц) |
|
Дисплей |
LCD, разрешение 320x240 точек, отобращение выбранной частоты и уровня выходного сигнала |
|
Источник питания |
аккумуляторные батареи |
|
Степень защиты |
IP65 |
|
Рабочая температура, °C |
от -25 до +60 |
|
Габаритные размеры, мм |
280 х 220 х 90 |
|
Вес, кг |
2,3 |
